Popis:

Lokalita: k.ú. Kutná Hora, okres Kutná Hora

Termín plnění: 2022



Objednavatel: VDO Group s.r.o.

Kontaktní osoba: Ing. Škroch

                        tel: 725 321 438



Stavební objekty: SO 12 kanalizace jednotná

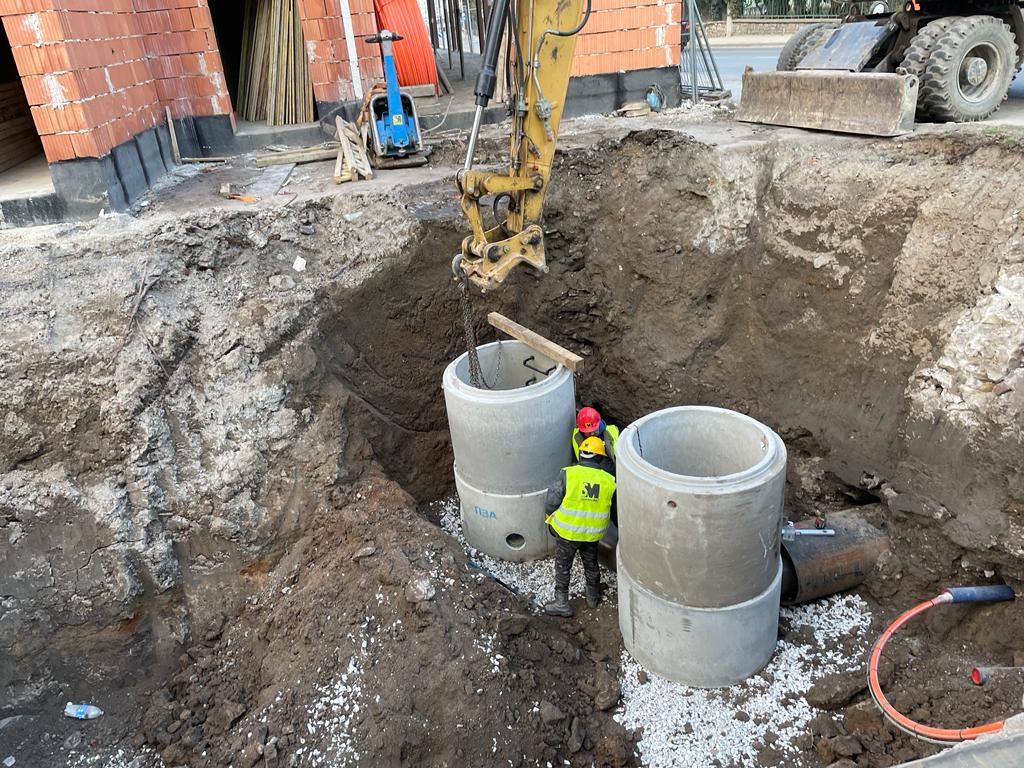

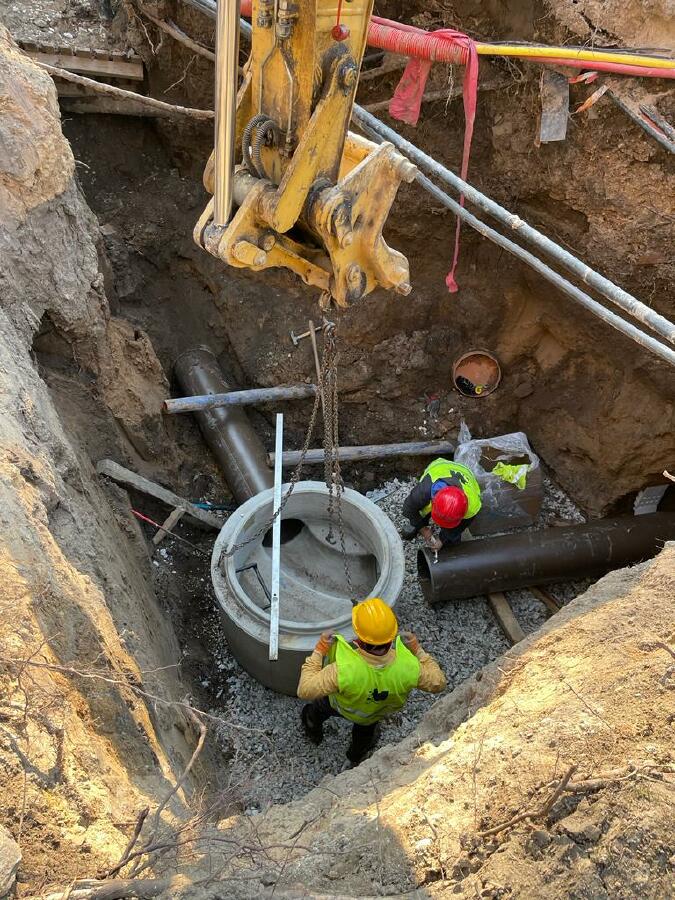

Stoka „J“ řeší odvedení dešt‘ových a splaškových vod z objektů „F“, „G“, „H“ a z objektu ve výhledu „1“. Zároveň je do této kanalizace svedena i část dešt‘ových vod z přilehlých komunikací, parkovišt‘, přepad z rybníčka a stávající kanalizace dvou rodinných domů v areálu f. Organa. Stoka „J“, „Ji“, „J2“, a „J3“ jsou v celých délkách provedeny jako gravitační. Do stoky „J“ jsou kromě toho zaústěny i všechny dešt‘ové a splaškové stoky z celého areálu nové výstavby, které jsou z části řešeny jako výtlaky z čerpacích stanic a částečně jako gravitační. Stoka „J“ je zaústěna do stávající kanalizace DN 1000, která je umístěna za ulicí Benešovou, přes kterou bude proveden protlak. V místě napojení je vybudována nová revizní šachta.
Stoka „J“ ULTRA SOUD BP DN 400 délka 62,5 m
Stoka „J 1“ ULTRA SOLID BP DN 250 délka 53 m
Stoka „J2“ ULTRA SOUD BP DN 400 délka 11 m
Stoka „J 1“ ULTRA SOL[D BP DN 250 délka 44,5 m

SO 13— kanalizace splašková + výtlak + čerpací stanice ČSS1, ČSS2
Kanalizace splašková odvádí splaškové vody z bytových domů „A, B, C, D, E, F, G, H, CH1, CH2 a CH-13“. Rovněž kanalizace splašková se skládá z kanalizace gravitační a výtlačné. Na trase splaškové kanalizace budou osazeny dvě čerpací stanice splaškových vod CSS1 a CSS2.
Stoky splaškové kanalizace
Stoka S ULTRA SOLLD BP DN 250 délka 102 m
Stoka Sl ULTRA SOLLD BP DN 250 délka 88 m
Stoka Sl ULTRA SOUD BP DN 250 délka 39 m

SO 14 kanalizace dešt‘ová + výtlak + čerpací stanice ČSD1, ČSD2
Dešt‘ové vody z bytových domů „B, C, D“ a „E“ jsou venkovními dešťovými svody svedeny do zasakovacích průlehů, kde jsou vsakovány. V případě nadprůměrných srážek jsou zasakovacími průlehy opatřeny třemi horskými vpustěmi, které slouží jako bezpečnostní přepad. Tyto dešt‘ové vody jsou vedeny spolu s ostatními dešťovými vodami z této lokality na retenční nádrž RN 1, která má užitý objem zadržení 48 m3. Vzhledem k zaústění bezpečnostních přepadů na retenční nádrž RN I se jejich objem zdvojnásobí. Dešt‘ové vody z ostatních bytových domů a z přilehlých zpevněných ploch jsou zaústěny do dešt‘ové a jednotné kanalizace. Posudek odtokových poměrů včetně dvou retenčních nádrží vypracoval v květnu 2020 Ing. Jiří Prax ze spol. Adonix. Kanalizace dešťová se skládá z kanalizace gravitační a výtlačné. Na trase dešt‘ové kanalizace budou osazeny dvě čerpací stanice splaškových vod CSD1 CSD2. Před oběma čerpacími stanicemi na dešt‘ové kanalizaci jsou osazeny retenční nádrže RN 1 a RN2. Obě budou sloužit ke zdržení dešt‘ových vod. Řízený odtok dešťových vod z retenční nádrže bude dán výkonem čerpadel.
Stoka Sl ULTRA SOLID BP DN 250 délka 9 m
Stoka Sl ULTRA SOLLD BP DN 250 délka 7 m
Stoka Sl ULTRA SOUD BP DN 250 délka 7 m
Splašková kanalizace výtlačná
PE DN 80— di. 64 m
PEDN8O—dl. 12m

Stoky dešťové kanalizace
Stoka „D“ ULTRA SOLID BF DN 300 délka 121 rn, DN 400 6,5 m
Stoka „D“ ULTRA SOLID BF DN 250 délka 21 rn, DN 300 32,5 m
Stoka „D“ ULTRA SOL1D BP DN 250 délka 34 rn,
Stoka „D“ ULTRA SOUD BF DN 250 délka 40 rn,
Stoka „D“ ULTRA SOLLD BF DN 250 délka 108 rn, DN 300 12 m
Stoka „D“ ULTRA SOUD BF DN 250 délka 81 rn,
Dešťová kanalizace výtlačná
PED11O—dl- l56m(‘78m+78rn)

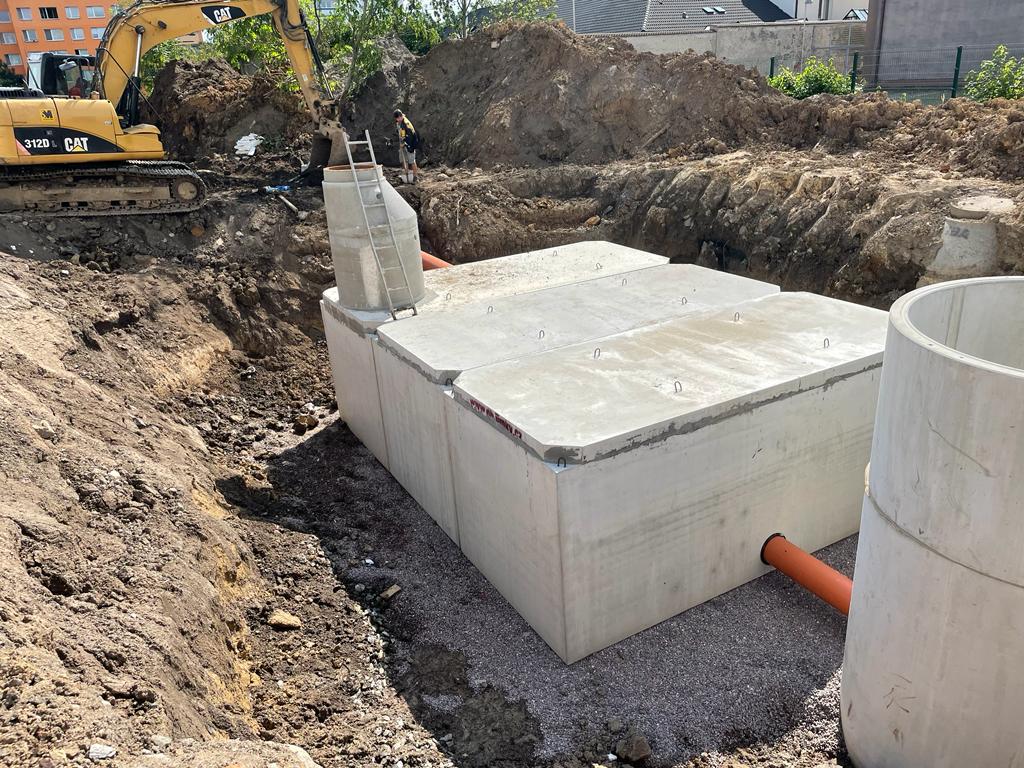

SO 15 retenční nádrže RN1, RN2
Obě slouží ke zdržení dešt‘ových vod. Řízený odtok dešt‘ových vod z retenční nádrže je dán výkonern čerpadel. Množství dešt‘ových vod na výpočet obou retenčních nádrží vychází z výpočtu Ing. Jiřího Praxe ze spol. Adonix. Obě nádrže jsou navrženy na I Sminutový intenzivní déšť.



SO 16 vodovod

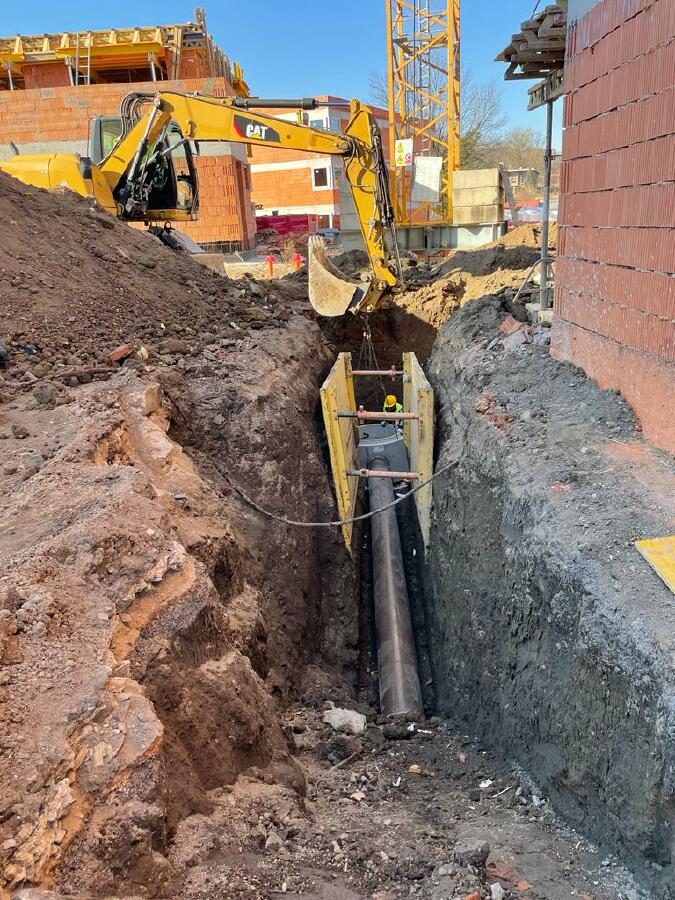

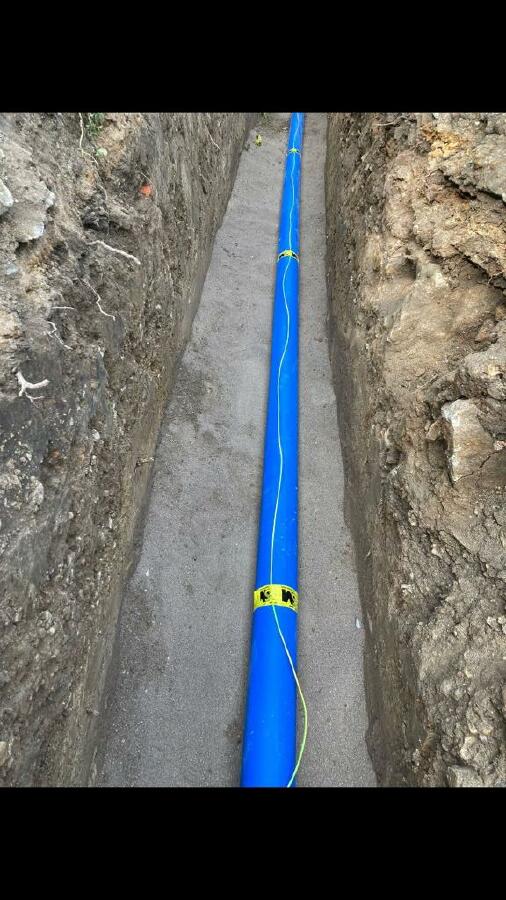

Pro napojení nových bytových domů „A, B, C, D, E, F, G, H, CH1, CH2, CH3 a výhledově 1“ jsou  dva nové vodovodní řady „1“ a „II“. Rad „1“ je napojen ze stávajícího vodovodního řadu litina DN 300 v ulici Sportovců a zároveň zokruhován s vodovodním řadem litina DN 300 severně od nové zástavby. Potrubí se klade do pažené rýhy na upravené pískové lože. Po montáži uceleného úseku, se potrubí zpevňuje hutněným obsypem, se zvláštním zřetelem na výplň prostorů v místě horní a dolní plochy lože a ostrého úhlu, který s touto plochou tvoří vnější povrch trouby. Po provedení obsypu se umístí výstražná páska, vytyčovací prvek a zbytek pracovního prostoru bude vyplněn vhodnou zeminou.
Vodovodní řady
Vodovodní řad „1“ litinové potrubí DN 100 délka 407,5 m
Vodovodní řad „II“ litinové potrubí DN 80 délka 55 m

Vodovodní přípojky . 142 m

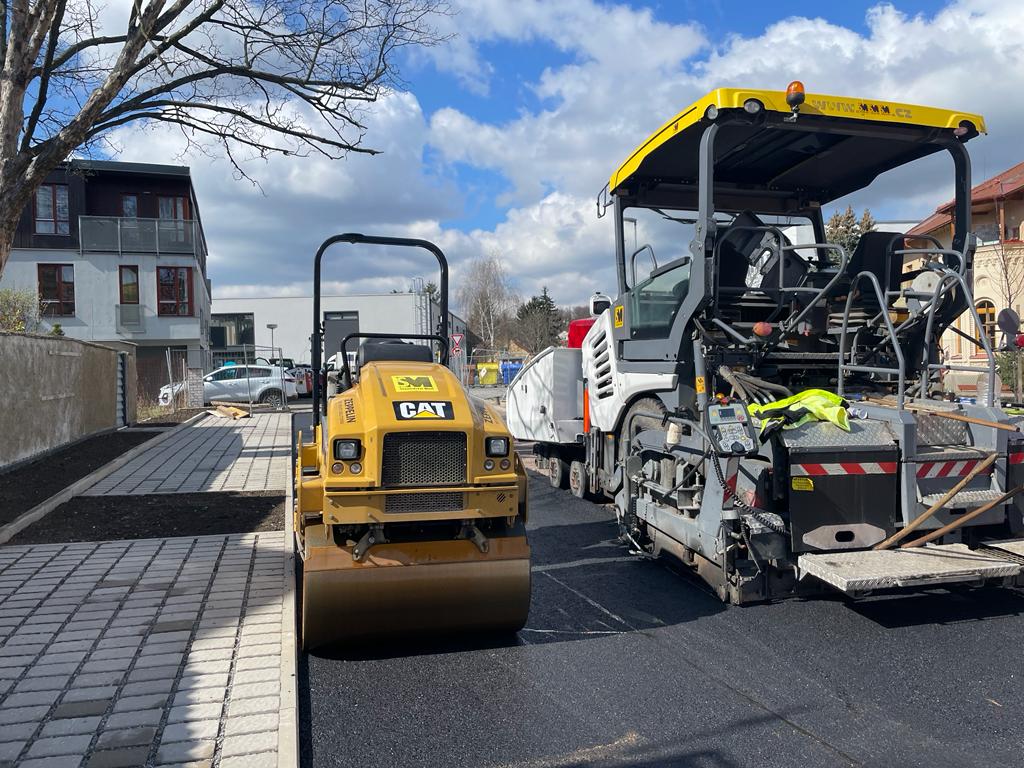

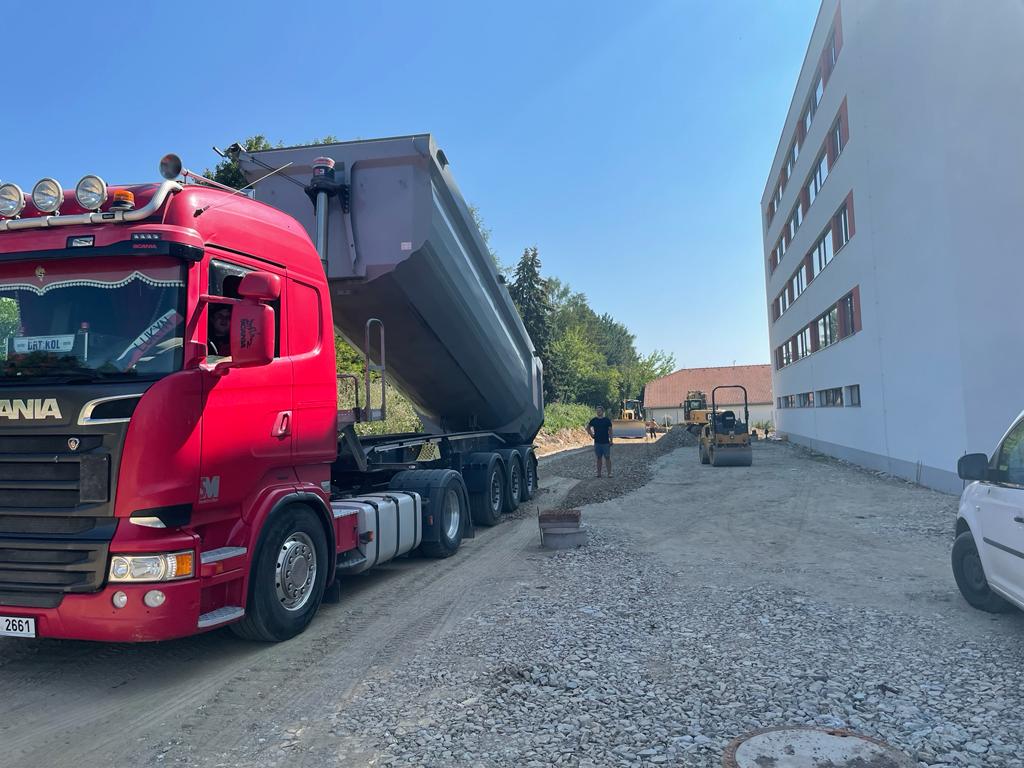

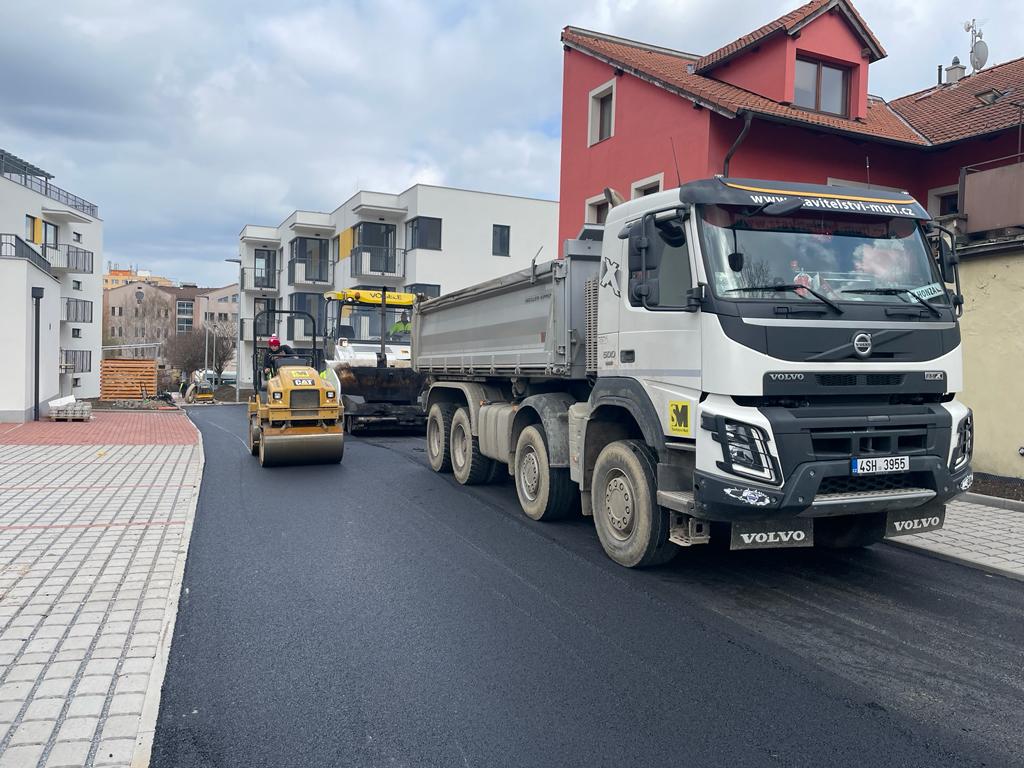

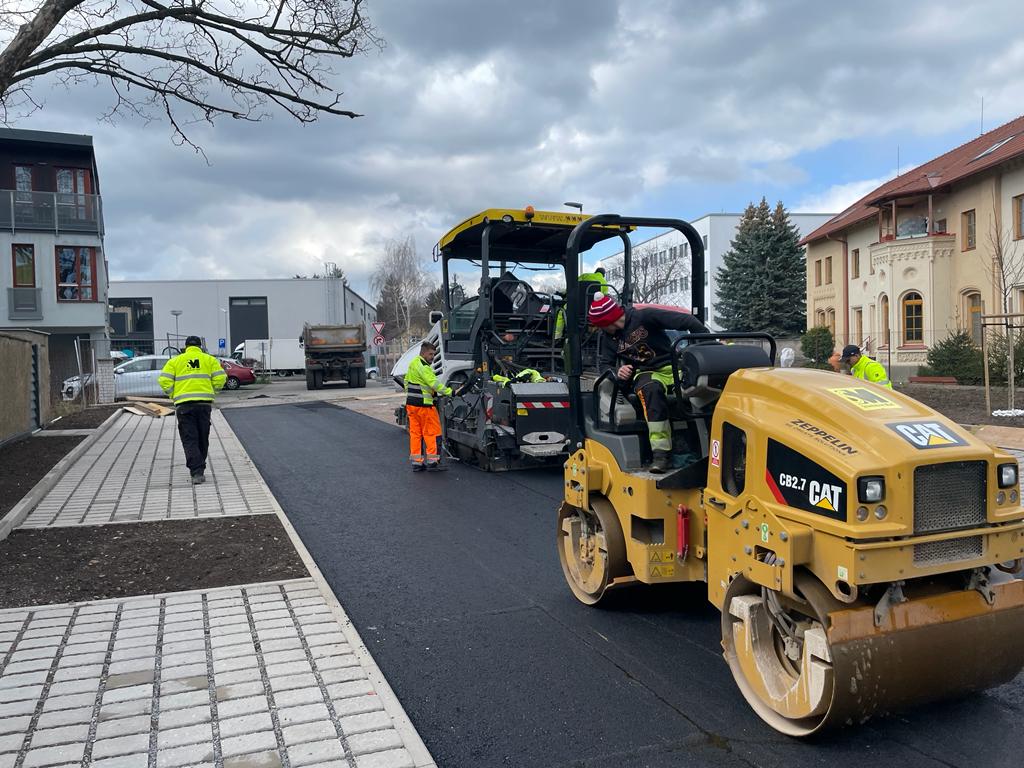

asfaltové komunikace vlastním finišerem
